Cimientos o platea para steel frame
Table of Contents
Aunque el Steel Framing admite cualquier tipo de fundación, la platea de hormigón armado colada sobre terreno y la zapata corrida, son los sistemas más utilizados. Esto se debe a que la platea es más sencilla y rápida de realizar y además se ve menos afectada por la acción del clima, mientras que la zapata corrida permite que el aire circule por debajo de la vivienda.
Entre los factores a tener en cuenta a la hora de elegir una de las fundaciones están: la topografía, el nivel de la capa freática, el tipo de suelo y la profundidad del suelo y si este es firme o resistente.
Hay que tener en cuenta que una construcción con platea tiene una fundación a penas visible, mientras la fundación de una zapata corrida permite levantar la casa sobre el nivel del terreno, por eso una de las razones del interés en el diseño y construcción de las fundaciones tiene que ver con el ahorro de energía al elegir la correcta aislación térmica.
A continuación, incidimos más en los tipos de cimientos y plateas más adecuados para el Steel Frame.
Respuesta directa
El Steel Framing admite dos tipos de cimentación: la platea de hormigón armado, una losa continua de 10-12 cm colada directamente sobre el terreno compactado, y la zapata corrida, un muro de fundación que eleva la vivienda y permite ventilación bajo el forjado. La platea es más rápida y económica y apenas afecta al clima de la obra; la zapata corrida, aunque requiere más trabajo, mejora el aislamiento al crear una cámara de aire bajo la casa. La elección depende de la topografía, el nivel freático y el tipo de suelo del proyecto.
Puntos clave
- Platea de hormigón: losa + vigas perimetrales, 10-12 cm de espesor y doble malla de acero; ideal para terrenos firmes y obra rápida.
- Zapata corrida: muro de fundación (hormigón in-situ o mampostería) + base; permite circulación de aire y mejor aislamiento.
- Anclajes más usados: químico con varilla roscada o tipo fleje, según el cálculo estructural.
- Pendiente mínima del 5% en el terreno alrededor de la fundación para garantizar el desagüe.
- Antes de colar el hormigón: las instalaciones sanitarias y eléctricas deben quedar ya ubicadas.

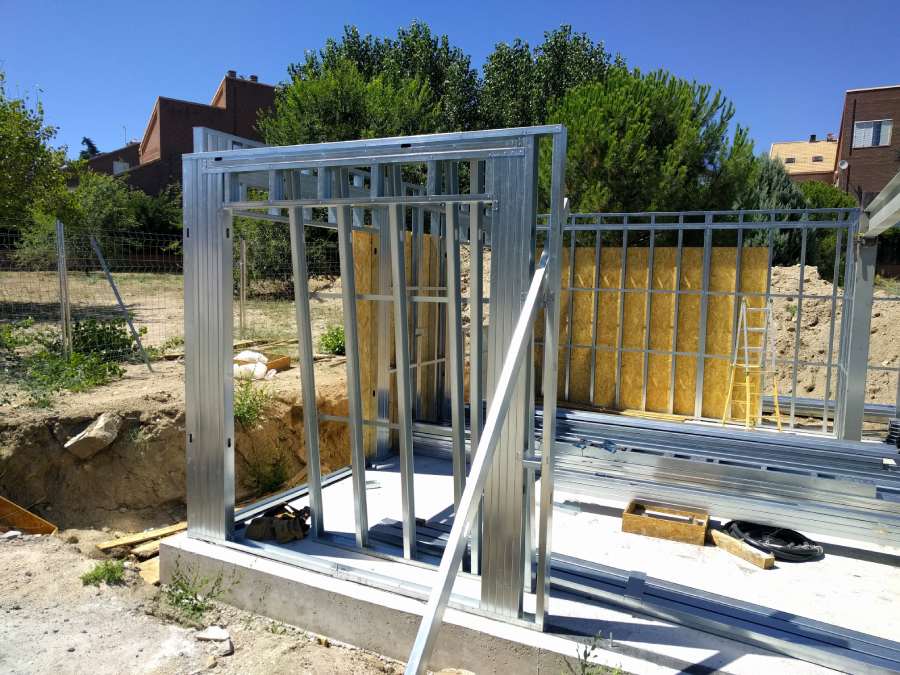

La platea de hormigón
Para empezar, hay que explicar que los componentes estructurales fundamentales en una platea son la losa y las vigas en el perímetro por debajo de los muros portantes y de las columnas.
Tras el cálculo estructural surge el dimensionamiento, y en cuanto al movimiento de suelos lo más recomendable es retirar el suelo vegetal y reemplazarlo por suelo compactado, de manera que su firmeza sea mayor.
Si pretendemos colocar el hormigón sobre una membrana impermeable, lo ideal es que la mezcla sea de más proporción de agua que de hormigón, hay que tener en cuenta la correcta ubicación de las instalaciones sanitarias y eléctricas, ya que estas se deben colocar antes del colado del hormigón.
A la hora de construir las plateas se recomienda usar buenas superficies de desagüe debido a que el objetivo de las fundaciones es la de alejar el agua, cosa que solo puede lograrse dándole pendiente al terreno mediante el uso de canaletas pluviales y veredas. Y esta pendiente debe tener mínimo un 5% de inclinación en las inmediaciones de la fundación.
Además, existen distintos tipos de esquemas de platea, las cuales deben, además de obedecer un criterio estructural, responder a consideraciones de tipo constructivo como por ejemplo las alternativas que pueden surgir a partir de los distintos tipos de piso y/o los sistemas de calefacción.
Anclaje para platea
El último factor a tener en cuenta son los anclajes de las plateas, las cuales, junto con la elección de la fundación, surge a raíz del cálculo estructural. En el caso de la platea de fundación los dos tipos más utilizados de anclajes son: el químico con varilla enroscada y el anclaje tipo fleje.
La zapata corrida
Los componentes estructurales fundamentales de una zapata corrida son el muro de fundación y la base. Los muros de las zapatas se construyen generalmente de:
Hormigón colado in-situ. Bloques de cemento con colado de hormigón
Mampostería con viga de encadenado. Cabe tener en cuenta que estos muros deben resistir las cargas laterales del terreno, los cuales dependen del tipo de suelo, del porcentaje de humedad y del factor de actividad sísmica propio del lugar donde se encuentra ubicado el edificio. Además, también deben soportar las cargas verticales de la estructura superior.
Hay que destacar que la principal ventaja de este tipo de fundación es que permite la circulación de un volumen de aire por debajo del edificio. Por lo que, el espacio ventilado que genera la zapata, contribuye a una mejor aislación de la vivienda, pues evita el contacto directo con el suelo.
Se debe tener en cuenta que el espacio por debajo de las vigas del entresuelo debe ser suficiente como para permitir el acceso a todas las áreas, y, en general, se utiliza para el pasaje de las instalaciones.
Para este tipo de fundaciones, sin embargo, es importante contar con un sistema de drenaje subterráneo, además de con una buena superficie de desagüe. El objetivo de estas es el de alejar de forma rápida el agua de las fundaciones.
Esto se logra dándole pendiente al terreno mediante la instalación de canaletas de desagüe pluvial.
Anclajes para mampostería
En cuanto a los anclajes de las zapatas, el más utilizado es el de fleje, que son piezas de acero fabricadas ad-hoc, de las cuales un extremo se fija al encofrado y el otro queda fuera preparado para recibir la estructura.
Los flejes nunca se atornillan a los montantes y tampoco se debe fijar nunca a los perfiles cortos ubicados bajo los vanos, aunque otra opción es la de usar varillas enroscadas curvadas en forma de «S», cuyas curvaturas le dan el anclaje necesario al hormigón y se unen a la estructura metálica con un conector.
En términos generales, una platea para una vivienda convencional tiene de 10 o 12 cm de espesor y doble malla de acero, las cuales deben estar bien compactadas y tener soporte de valor, pues la función de las plateas es la de actuar como planos rígidos y repartir uniformemente las cargas sobre el terreno.
Pasos básicos de construcción de una platea para Steel Frame
- Retirar al menos 40cm de capa superior de la tierra.
- Rellenar con piedra tosca, machacada, partida, canto rodado, y apisonar en capas no mayores a 20 cm cada una.
- Realizar el replanteo de vigas y ubicación de sanitarios, y se prepara el encofrado de borde para la platea.
- Realizar toda la instalación de cloacas bajo la planta baja.
- Se cubre toda la superficie con un film de no menos de 200 galgas y se esparcen 10 cm de arena para evitar rotura del polietileno impermeable.
- Colocar la armadura inferior y superior de la platea con separadores, y anclarla a las vigas de refuerzo.
- También se coloca la armadura de espera para las columnas.
- Vaciar el hormigón y cortar una vez nivelado.
Fabricantes de perfilería steel framing
En Perfiles Blanco contamos con más de 60 años de experiencia, desarrollando todo tipo de perfiles metálicos para todo tipo de construcciones, estructuras ligeras, sistema de Steel Frame, falsos techos, fachadas, tabiquería interior, entre otras.
Nuestro sistema de calidad se basa en la Norma UNE EN 14195:2015 a efectos de marcado CE, por lo que disponemos de Declaración de Conformidad CE de nuestros productos.
Para ello se requiere un control, que cubre desde la materia prima hasta el producto final, y sus fases intermedias de transformación.
Antes del proceso de fabricación, todos los materiales deberán superar un primer control de calidad, en el que asegura su conformidad para posteriormente ser codificados y garantizar así su trazabilidad.
Nuestra materia prima es suministrada por los principales laminadores del mercado nacional, quienes certifican y garantizan sus principales características, exigidos según la directiva de productos de la construcción de la UE 89/106/CEE
Durante la fabricación se someten a un constante seguimiento, tanto la materia prima como el producto final, y tras estos, se realizan ensayos en nuestro laboratorio de calidad mediante equipos de calibración certificados, antes de su etiquetado y codificado definitivo.
Estudio de resistencia: disponemos de un estudio de cálculo de resistencias. Programa CYPE/WIN/EMB D/SEC del E.T.S. de I.C.C. y P. de Santander.
También desarrollamos perfilería especial bajo pedido y a mi medida según las necesidades que exija tu proyecto.
Presupuesto para sistemas de steel frame
En nuestro departamento comercial estamos a la orden y puedes solicitar tu presupuesto sin ningún compromiso. Somos el proveedor número 1 en España de perfilería para sistemas de steel framing.
Si tienes un proyecto constructivo te ayudamos a hacerlo realidad.
Preguntas frecuentes
¿Qué diferencia hay entre una platea y una zapata corrida en steel frame?
La platea es una losa continua colada a ras de suelo, más rápida y con menor visibilidad de la fundación; la zapata corrida eleva la construcción y permite ventilación bajo la vivienda, mejorando el aislamiento pero con más trabajo de ejecución.
¿Qué espesor debe tener una platea de hormigón para steel frame?
Para una vivienda convencional, entre 10 y 12 cm, con doble malla de acero bien compactada, para repartir uniformemente las cargas sobre el terreno.
¿Qué tipo de anclaje se usa entre la cimentación y la estructura de acero?
Los dos más habituales son el anclaje químico con varilla roscada y el anclaje tipo fleje (piezas de acero fijadas al encofrado que reciben la estructura).
¿Qué factores determinan qué tipo de cimentación elegir?
La topografía del terreno, el nivel de la capa freática, el tipo de suelo y su profundidad, y si este es firme o de baja resistencia.
