Optimiza la estructura de vigas con secciones de acero de alta resistencia y bajo peso
Table of Contents
Resumen:
Guía para optimizar estructuras de vigas con perfiles de acero conformado en frío de alta resistencia y bajo peso, maximizando capacidad portante y minimizando el peso propio. Explica el funcionamiento y ventajas (menor carga en cimientos, montaje ágil y precisión dimensional) y define los perfiles clave C y U como elementos principales de carga, borde y vinculación. Detalla usos por posición (cimentación, entreplantas, coronación y vinculación), espesores recomendados y criterios de selección. Incide en la durabilidad mediante galvanizado y en el papel del perfil omega para acabados, presentando la propuesta técnica de Perfiles Blanco para soluciones rápidas, estables y eficientes.
En la ingeniería de estructuras actual, la búsqueda de la eficiencia se centra en un binomio fundamental: máxima capacidad de carga con el menor peso propio posible . Las Vigas en acero conformado en frío han revolucionado la forma en que proyectamos forjados y pórticos, sustituyendo a la viga pesada tradicional por sistemas más inteligentes y fáciles de montar.
En Perfiles Blanco , fabricamos soluciones que permiten configurar una estructura de vigas altamente resistente utilizando acero de alta resistencia y bajo peso . A través del proceso de laminado en frio, logramos perfiles con una precisión dimensional milimétrica, esencial para garantizar que los apoyos horizontales sean perfectos y el reparto de cargas, uniforme.
El funcionamiento técnico de las vigas de acero conformado en frío
A diferencia de las vigas laminadas en caliente (como las IPE o IPN), las vigas conformadas en frío utilizan la geometría del perfil para ganar rigidez. El diseño de las cotas A y B (alma y alas) influye directamente en el momento de inercia de la pieza, permitiendo que un perfil C estructural de apenas unos milímetros de espesor soporte cargas vivas y muertas con una deflexión mínima.
Ventajas del acero de alta resistencia y bajo peso
El uso de acero de alta resistencia y bajo peso en la estructura de vigas ofrece beneficios directos en la logística y ejecución de la obra:
- Reducción de cargas sobre cimientos: Al pesar significativamente menos que el hormigón o el acero pesado, se pueden diseñar cimentaciones más económicas.
- Montaje manual o con maquinaria ligera: En muchos casos, las vigas pueden ser manipuladas por dos operarios, acelerando los tiempos de instalación.
- Precisión Dimensional : El laminado en frio asegura que cada viga sea idéntica a la anterior, facilitando el «cosido» de la estructura.
Perfiles clave para el armado de pórticos horizontales
Para configurar una estructura de vigas eficiente, es necesario combinar diferentes geometrías según su función técnica en el conjunto estructural.
Perfil C Estructural : La Viga de Carga Principal
El perfil C estructural es el protagonista en cualquier forjado. Su geometría está optimizada para resistir esfuerzos de flexión, convirtiéndose en la viga principal que soporta el peso de las plantas.
- Función: Soporte de forjados y cobertura de luces amplias.
- Espesores : Recomendamos espesores de 2.00 a 3.00 mm para garantizar la rigidez estructural.

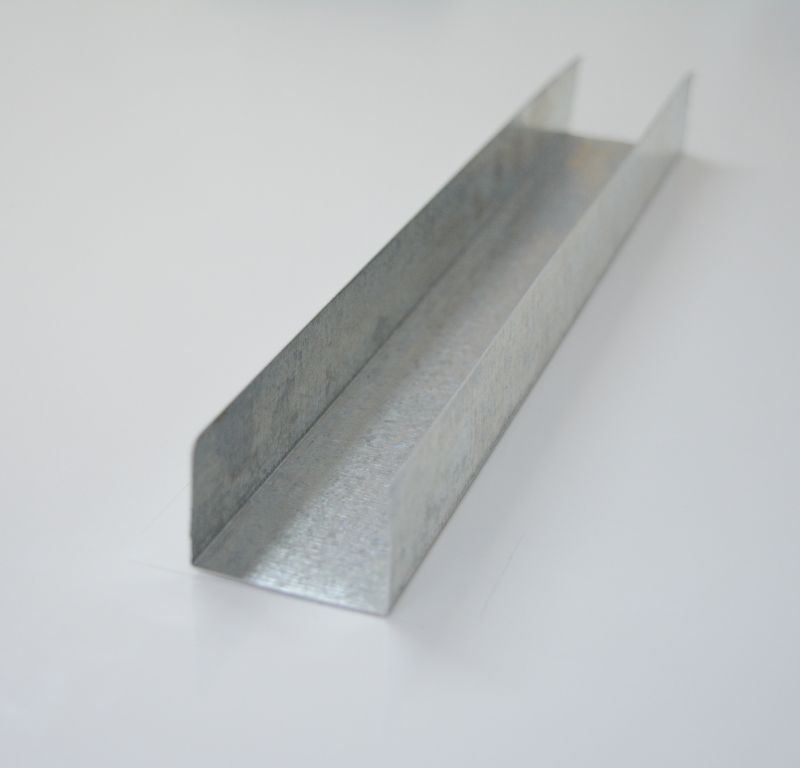

Perfil U (Canal) : Elemento de Vinculación y Cierre
El perfiles U actúa como el complemento perfecto del perfil C. Se utiliza como viga de borde o cierre de forjado, abrazando los extremos de las vigas de carga para crear un conjunto rígido.
- Vigas de gran espesor : Modelos como el U-50×30 o el U-70×35 en espesores de 3.00 mm son ideales para aplicaciones que requieren una resistencia extrema.
Tipos de Vigas en Acero según su posición estructural
La versatilidad de nuestros perfiles permite su aplicación en todos los niveles del edificio:
1. Vigas de Cimentación y Riostras
En el nivel inferior, los perfiles U y C actúan como riostras, «atando» los apoyos para dar una estabilidad total a la base estructural frente a posibles movimientos del terreno.
2. Vigas de Entreplanta (Forjados)
Es el uso más común en sistemas de stell frame . Aquí, el dimensionamiento y la separación técnica de las vigas son críticos para soportar losas secas (madera/OSB) o forjados colaborantes sin que aparezcan vibraciones incómodas para el usuario.
3. Vigas Superiores y de Coronación
Ubicadas en la parte alta de los muros portantes, las vigas de coronación reciben las cargas de la techumbre. El acero conformado en frío transmite estas cargas de forma eficiente a los montantes verticales, asegurando que la casa sea un bloque sólido y nivelado.
4. Vigas de Vinculación
Estas vigas se encargan de «coser» la estructura horizontalmente. Su precisión dimensional garantiza que el esqueleto sea ortogonal, facilitando enormemente la colocación posterior de paneles y aislamientos.
Especificaciones Técnicas para la Selección de Vigas
Para ayudar en la fase de diseño, hemos preparado esta tabla de referencia rápida basada en nuestras capacidades de fabricación:
| Tipo de Viga | Perfil Recomendado | Espesor (mm) | Función Técnica |
| Viga de Carga Principal | Perfil C Estructural | 2.00 – 3.00 | Soporte de forjados y luces amplias |
| Viga de Cierre / Borde | Perfil U (Canal) | 1.50 – 2.00 | Remate perimetral de forjados |
| Viga de Reparto | Perfil U-40 / U-50 | 1.50 | Distribución uniforme de cargas ligeras |
| Viga de Coronación | Perfil U / C Galv. | 1.50 – 2.00 | Base para apoyo de estructuras de techo |
Durabilidad y Acabados Industriales
Una estructura de vigas solo es eficiente si mantiene su sección útil a lo largo del tiempo. En Perfiles Blanco , utilizamos perfiles de acero galvanizado y decapado para garantizar la máxima protección contra la corrosión.
El recubrimiento de zinc del acero galvanizado actúa como una barrera de sacrificio, evitando que la oxidación comprometa la resistencia mecánica de la Vigas incluso en ambientes húmedos. Esto es vital en forjados sanitarios o estructuras de cubierta donde la condensación podría ser un factor de riesgo para materiales menos nobles.
El papel del perfil omega en el forjado
Aunque no actúa como viga de carga, el perfil omega es el complemento necesario para finalizar la cara inferior de los forjados. Permite crear el espacio técnico para instalaciones y sirve de soporte para el acabado de falso techo, manteniendo la ligereza de todo el sistema.
Conclusión: Ingeniería de precisión para estructuras modernas
Optimizar una estructura no significa reducir la seguridad, sino utilizar el material de forma más inteligente. Las vigas de acero de alta resistencia y bajo peso fabricadas por Perfiles Blanco ofrecen la solución técnica definitiva para forjados y pórticos que exigen rapidez, limpieza en obra y una estabilidad estructural garantizada por el cálculo técnico.
Ya sea mediante el uso de perfiles estructurales pesados de 3.00 mm o mediante sistemas ligeros de reparto, nuestra tecnología de laminado en frio asegura que su proyecto cuente con la base más sólida del mercado.
Optimiza el peso de tu estructura sin sacrificar resistencia. Descarga nuestro catálogo de perfiles estructurales laminados en frío y calcula tu próxima viga con nosotros.
Contacta con nuestro departamento técnico para obtener asesoramiento personalizado sobre el dimensionamiento de tu próxima estructura de vigas.
Preguntas frecuentes sobre Vigas en acero
¿Por qué elegir vigas de acero conformado en frío en lugar de vigas laminadas en caliente (IPE/IPN)?
Porque la rigidez se obtiene optimizando la geometría del perfil (alma y alas, cotas A y B) para aumentar el momento de inercia, no solo con más material. Así, un perfil C estructural de pocos milímetros puede soportar cargas vivas y muertas con deflexiones mínimas, reduciendo el peso propio, facilitando el montaje y manteniendo alta precisión dimensional gracias al laminado en frío.
¿Qué perfil usar como viga principal y cuál como elemento de borde o vinculación?
La viga de carga principal es el Perfil C estructural, recomendado en espesores de 2.00 a 3.00 mm para forjados y luces amplias. Como cierre/borde y para vincular, se emplea el Perfil U (canal): típicamente 1.50–2.00 mm en remates perimetrales, 1.50 mm en vigas de reparto (U-40/U-50) y, para exigencias extremas, modelos U-50×30 o U-70×35 en 3.00 mm. En coronación pueden usarse perfiles U o C galvanizados de 1.50–2.00 mm.
¿Cómo beneficia el acero de alta resistencia y bajo peso a la obra (cimientos y montaje)?
Disminuye significativamente las cargas transmitidas a la cimentación, permitiendo soluciones más económicas. Además, muchas vigas pueden manipularse manualmente o con maquinaria ligera (dos operarios), acelerando el montaje. La precisión dimensional del laminado en frío mejora el “cosido” de la estructura y reduce ajustes en obra.
¿Cómo se organizan las vigas según su posición estructural y qué función cumplen?
- Cimentación y riostras: U y C “atan” apoyos para estabilizar la base frente a movimientos del terreno.
- Entreplantas (forjados): vigas dimensionadas y separadas correctamente para losas secas (madera/OSB) o forjados colaborantes, evitando vibraciones.
- Superiores y de coronación: reciben cargas de cubierta y las transmiten a los montantes, garantizando un conjunto sólido y nivelado.
- Vigas de vinculación: “cosen” horizontalmente, aseguran ortogonalidad y facilitan la colocación de paneles y aislamientos
¿Cómo se garantiza la durabilidad y para qué sirve el perfil omega?
La durabilidad se asegura con perfiles de acero galvanizado y decapado: el recubrimiento de zinc actúa como barrera de sacrificio contra la corrosión, clave en forjados sanitarios y cubiertas con condensación. El perfil omega no es portante; se usa para rematar la cara inferior del forjado, crear un espacio técnico para instalaciones y servir de soporte del falso techo, manteniendo la ligereza del sistema.
